什麼是晶片電阻？SMD貼片式電阻介紹
電阻器（Resistor）是用於限制或校準電流電壓、分壓與電路保護等用途的被動元件，根據安裝與應用方式的不同，又可分為許多種類；其中，將電阻體封裝於圓柱狀外殼裡、採用通孔安裝的插件電阻（DIP電阻），應該是一般人最為熟悉的電阻形式。
圖一／通孔安裝式插件電阻
然而這種傳統的通孔式電阻存在一些缺點，例如必須在PCB上鑽孔、自動化安裝不易等等，且由於體積大、具有引線，占用的空間也較大─這在現代電子設計中相當重要，因為在電子產品小型化、便攜化的趨勢下，工程師需要節省寶貴的PCB空間，以確保能擁有更高的元件密度並開發更小型化的產品；因此，為了方便貼焊及減少空間浪費，電阻逐漸發展出貼片安裝的形式。
晶片電阻是什麼？
晶片電阻（Chip Resistor）即貼片式電阻，是採用表面貼裝技術的SMD電阻（Surface Mount Device）。由於外型與製造方式和晶片有許多相似之處，因此被稱為晶片電阻。晶片電阻主要採用網版印刷的方式製造，結構如下圖所示，是先在基板上印刷出電極，再印刷上電阻體，並透過雷射修整調整阻值，再加上保護層與側面電極製作而成。

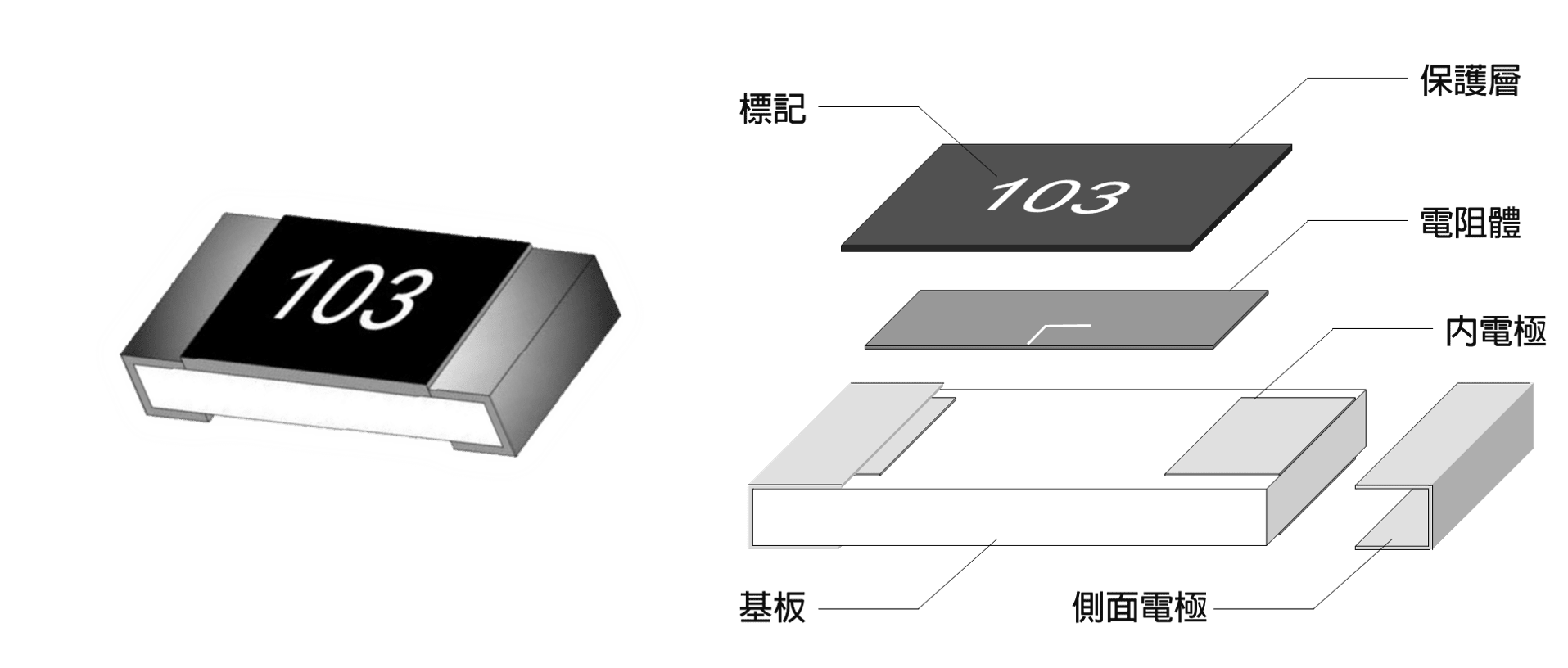

圖二／晶片電阻結構圖
此種晶片電阻被稱作厚膜電阻，由於成本較低，是目前最廣泛應用於電子產品的電阻之一。另一種薄膜電阻的結構也類似，但與厚膜電阻不同的地方在於，薄膜電阻的電阻層通常採用濺鍍法製作，電阻層也薄得多；由於誤差、溫度係數與產生的雜訊都比厚膜電阻更小，因此通常應用於要求較為精密的電子產品，例如醫療與控制、量測設備、儀器儀表等等。
由於晶片電阻是透過網版印刷的方式生產，直接在整片基板上製作，因此適合大量生產，生產成本也更低。
圖三／晶片電阻生產線
（圖片來源：台灣電阻廠商天二科技）
圖四／包裝後的晶片電阻
晶片電阻有哪些應用？
由於體積小且易於自動化安裝，晶片電阻可有效縮小電路板面積，因此經常應用於追求小型化的電子產品如通訊設備、行動裝置與電腦等等；如通過車規認證，亦可應用於汽車電子等設備中。
圖五／貼焊於電路板上的晶片電阻（左右兩側）
然而盡管晶片電阻受到了廣泛應用，但由於存在一些缺點，例如抗浪湧能力及可承受的功率通常相對較低，因此目前仍無法完全取代插件電阻；此外，也有結合插件電阻與晶片電阻二種特性的電阻，稱做晶圓電阻，我們將在另一篇技術文章中做介紹。（延伸閱讀：什麼是晶圓電阻？）
台灣晶片電阻廠商─天二科技
台灣電阻廠商天二科技專營各式電阻的研發與生產製造，產品包括薄膜電阻、厚膜電阻、金屬板電阻、晶圓電阻…等，且具高穩定性、低電阻溫度係數、抗浪湧等優勢；品質更通過ISO 9001、14001認證及車用IATF 16949認證，產品線種類多元，從行動通訊到汽車、能源領域都有應用的產品。
瑞澤電子是天二科技授權代理商，如您有相關料件採購需求，歡迎立即與我們諮詢。
詳細產品特色介紹：天二科技貼片式電阻介紹
資料來源：Everohms 天二科技股份有限公司
延伸閱讀：各式電阻器種類介紹（瑞澤電子官方YouTube頻道）.png)
