什麼是晶圓電阻？柱狀無引線封裝(MELF)電阻介紹
電阻是最常見的被動元件之一，通常由具備特定電阻值的電阻體與外層封裝製造而成，主要用於限制或校準電流電壓、分壓與電路保護等用途；其中電路板上最常見的，莫過於圓柱狀的插件電阻（圖一左）與貼片式的晶片電阻（圖一右）。
然而由於佔用的空間較大，在現代消費性電子小型化的趨勢之下，插在PCB板上的通孔式插件電阻已逐漸減少，取而代之的是尺寸小又容易貼焊的晶片電阻；然而晶片電阻也有一些缺點，像是體積小導致散熱不易、電阻值通常相對較小、可承受的功率通常較低等等，為解決上述困擾，結合上述二種電阻特性的新式電阻：晶圓電阻便應運而生。
一、晶圓電阻的構造及原理
晶圓電阻，又稱柱狀貼片電阻，是一種採用無引線封裝(MELF)的電阻；外觀類似插件電阻，但金屬帽上沒有連接用的引線，而是像晶片電阻一樣，採用表面黏著的方式安裝（如圖二）。
從圖中可以看到，晶圓電阻可保留圓柱狀的特徵與結構，卻也能像晶片電阻一樣直接焊於PCB板上。
二、晶圓電阻的優勢
從結果可看到，在同樣測試條件下，相較於晶圓電阻，普通晶片電阻較無法承受此脈衝能量。此外，晶圓電阻由於體積比晶圓電阻更大，散熱能力也因此更強，在搭配風扇散熱的情況下效果尤其顯著。
圖四／晶圓電阻與晶片電阻散熱能力對比
晶圓電阻的另一個優勢是抗硫化，一般晶片電阻電極層上的銀材料長期與硫氣接觸，會產生硫化銀侵蝕，導致阻值發生變化；晶圓電阻由於使用鎳鉻合金皮膜，且製程中未使用含銀材料，因此不會發生硫化銀侵蝕的狀況。
除此之外，晶圓電阻在機械特性上還具有耐震動、耐變形等優點，因此廣泛應用於需要高可靠性的產品之中。

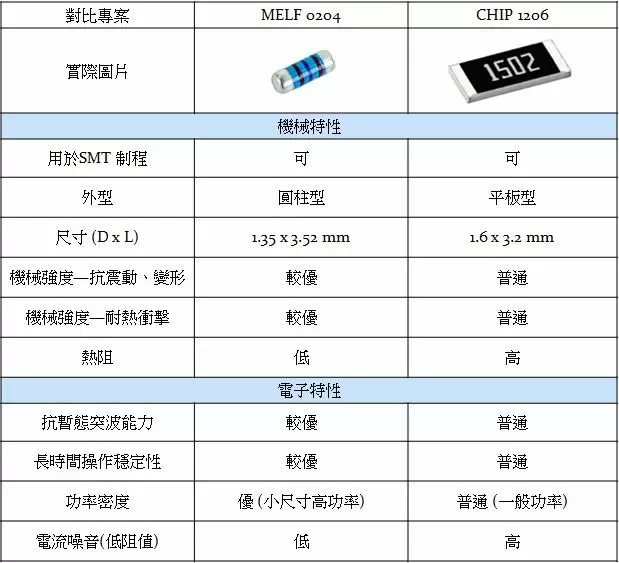

三、晶片電阻與晶圓電阻的比較
雖然晶圓電阻相較於晶片電阻有許多優點，但也有一些缺點，例如成本較高、佔用空間較大等等，在選用前建議您可事先評估應用情境，再決定採用何種電阻；如對各式電阻產品的規格與特性有所疑問，也歡迎來信與我們諮詢。
四、台灣晶圓電阻廠商 ─ 第一電阻
台灣專業的晶圓電阻製造廠商第一電阻電容器股份有限公司(Firstohm)，自1969年成立至今，歷史已經超過50餘年；除了具備深耕被動元件產業的經驗外，也積極進行產品開發及市場突破。
第一電阻除提供各式插件電阻、無引線晶圓電阻、貼片電阻外，也依功能與應用提供各種特殊電阻，如抗突波電阻、高壓電阻、精密電阻，還可根據客戶需求客製化設計電阻，應用領域從能源、工業控制到車用產業都有涉足，是您產品設計的不二選擇。
瑞澤電子是台灣電阻廠商第一電阻代理商，如您有相關料件需求，歡迎立即與我們聯絡。
