TE Connectivity 泰科電子重載連接器(HDC)介紹

TE Connectivity 泰科電子重載連接器(HDC)介紹

原文連結：TE Connectivity官網

    一、什麼是重載連接器？



　　重載連接器（HDC，Heavy Duty Connector）是一種工業連接器，主要設計用於在嚴苛環境中傳輸電力、數據和訊號。



　　在有振動、粉塵、溫度挑戰和機械衝擊的環境中，泰科電子的HDC重載連接器具有實心鋁或熱塑性護罩和外殼，防水防塵等級可達 IP65 到 IP69k，可以提供可靠的解決方案。泰科電子的 HDC 重載連接器亦符合 EN/IEC 61984 標準，端接範圍從 10A 到 650A，更可提供多達 288 個觸點。





    二、TE Connectivity重載連接器(HDC)的特色



1. 多插件系列，連接器中具有多達 216 個引腳（標準）和多達 288 個引腳 (HDC Dynamic)
2. 節省空間的 HMN 模組化系統 – 在單一連接器中實現電源、訊號和數據的各種組合
3. 高密度 HDC Dynamic 解決方案，一個模組化插件中具有多達 48 個引腳
4. 透過 FMLB（先插接後斷開）接地功能，實現輕鬆組裝
5. 在 HDC Dynamic 模組化系統中使用沖壓成型接點降低總成本
6. 多種護罩與外殼組合，11 種尺寸，防護等級高達 IP 69K
7. 提供符合 EN45545-2 標準的導軌插入件
8. 提供輕巧小巧的熱塑性連接器
9. 採用 TIC-LOQ™ 新型自鎖技術設計，易於安裝



    三、TE Connectivity重載連接器(HDC)產品組合

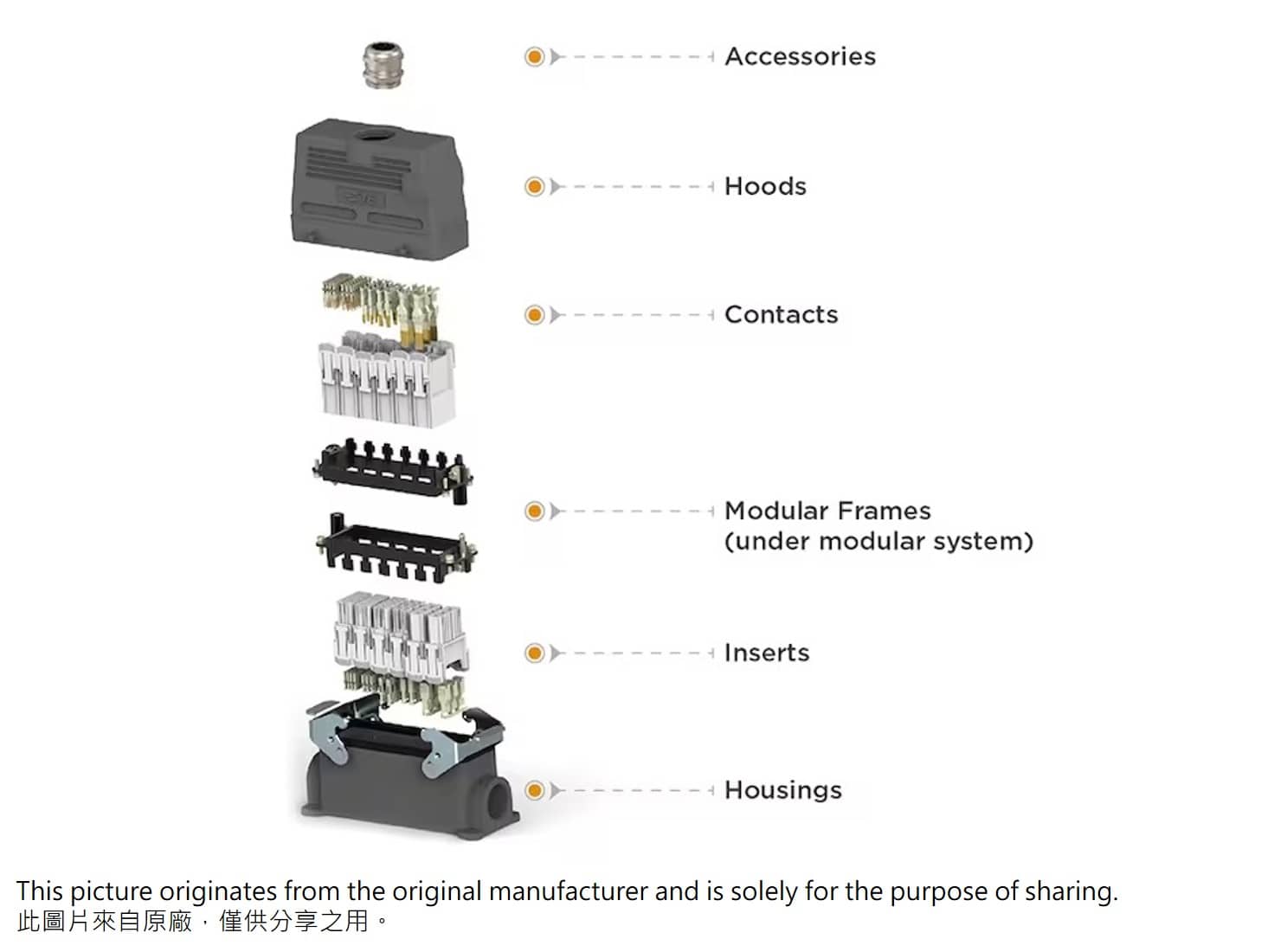

HDC 產品組合包括：



• 電纜密封套/電纜入口
• 護罩和護套
• 插入件（公端/母端）
• 端子（公端/母端）
• 模組化框架
• 選購配件



相關產品一覽：TE Connectivity HDC重載連接器產品目錄(PDF)

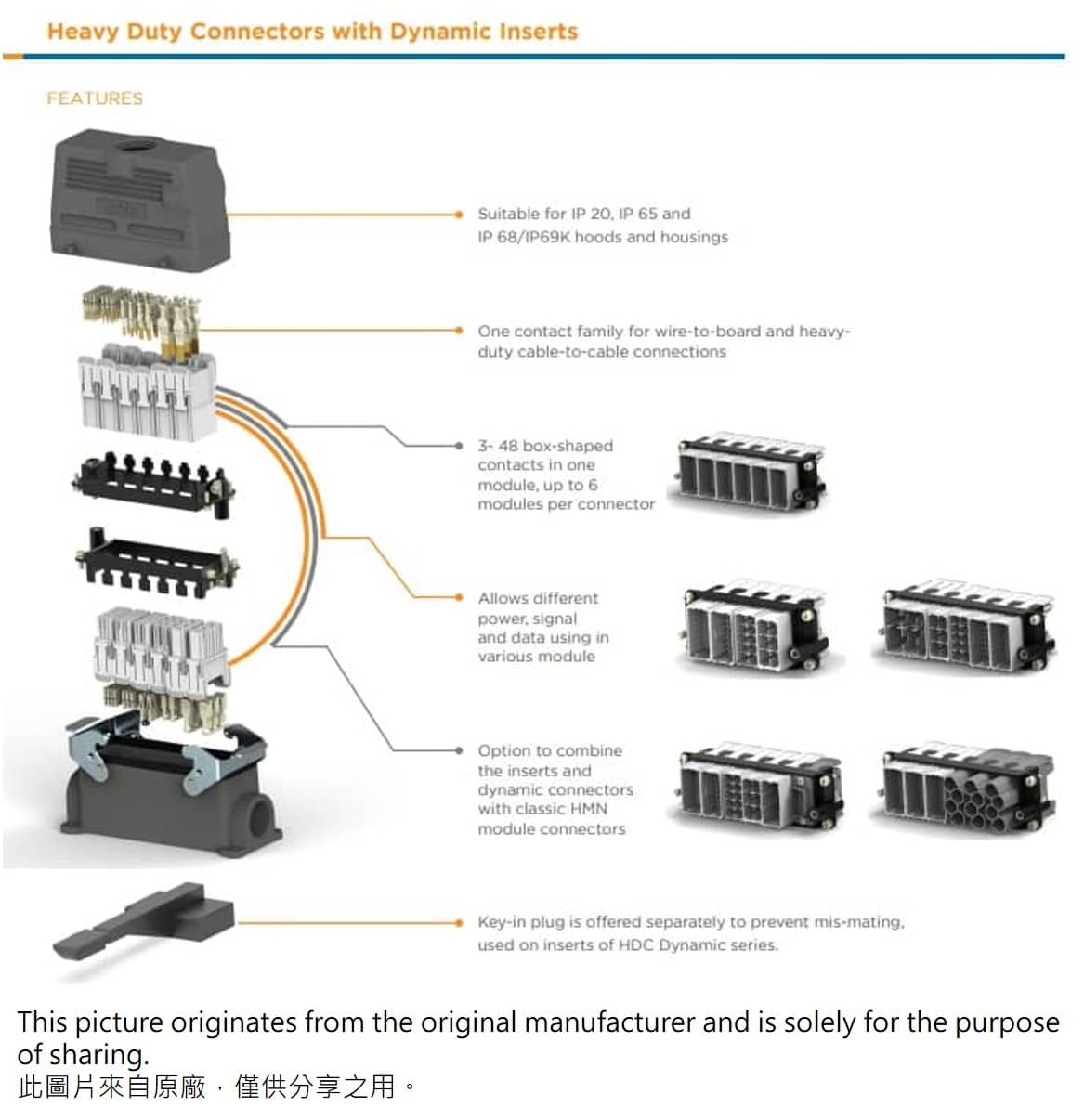

    四、TE Connectivity Dynamic系列重載連接器解決方案



　　廣泛的工業應用需求愈來愈趨小型化，對於連接器的要求也愈來愈高；連接器需要傳輸更高的功率，並提供靈活的模組化、混合傳輸解決方案。



　　TE 的模組化重載連接器系列已擴展到包括一系列帶有Dynamic動態插入件的連接器：全新的 Dynamic 系列連接器專為惡劣的工業應用環境而設計，且可透過使用動態接點的半自動或全自動壓接來降低電纜組裝成本；其緊湊的設計為客戶提供了更大的設計靈活性，不僅具有高達 48 個觸點的高密度，更可在單個模組中處理高達 300V 的過電壓要求。



　　新型HDC Dynamic連接器以TE成熟的動態接點技術為基礎，提供與傳統 HDC 連接器相當的效能。



優勢：

1. 專為惡劣（工業）環境而設計，三面接觸端子設計提供良好抗震能力
2. 使用自動壓接製程提高效率
3. 可靠、高密度接點，多達 288 個位置
4. 可與現有 HDC 產品結合的新產品組合
5. 提高靈活性並縮小尺寸以節省空間



應用領域：

1. 工業機器人
2. 工業機械設備
3. 半導體產業
4. 醫療器材



來源：TE Connectivity Dynamic系列重載連接器介紹(PDF)



    五、TE Connectivity HPC系列連接器



　　TE Connectivity (TE) 的 HPC 系列連接器專注於電池儲能系統 (BESS)，透過單極 200A/1500V 大電流連接器提供高安全性和可靠性解決方案。HPC 200A 連接器採用一體成型接點，可提供出色的溫升控制能力；同時，HPC 200A 連接器還安裝了高性能溫度感測器（可選），以實現 24 小時系統安全監控。智慧型鎖定系統採用180° 直插式設計，可360° 旋轉、12 個角度鎖定，每個角度30 度，並提供快速鎖定和按下釋放功能，使您能夠方便快捷地在現場組裝大量連接器 。

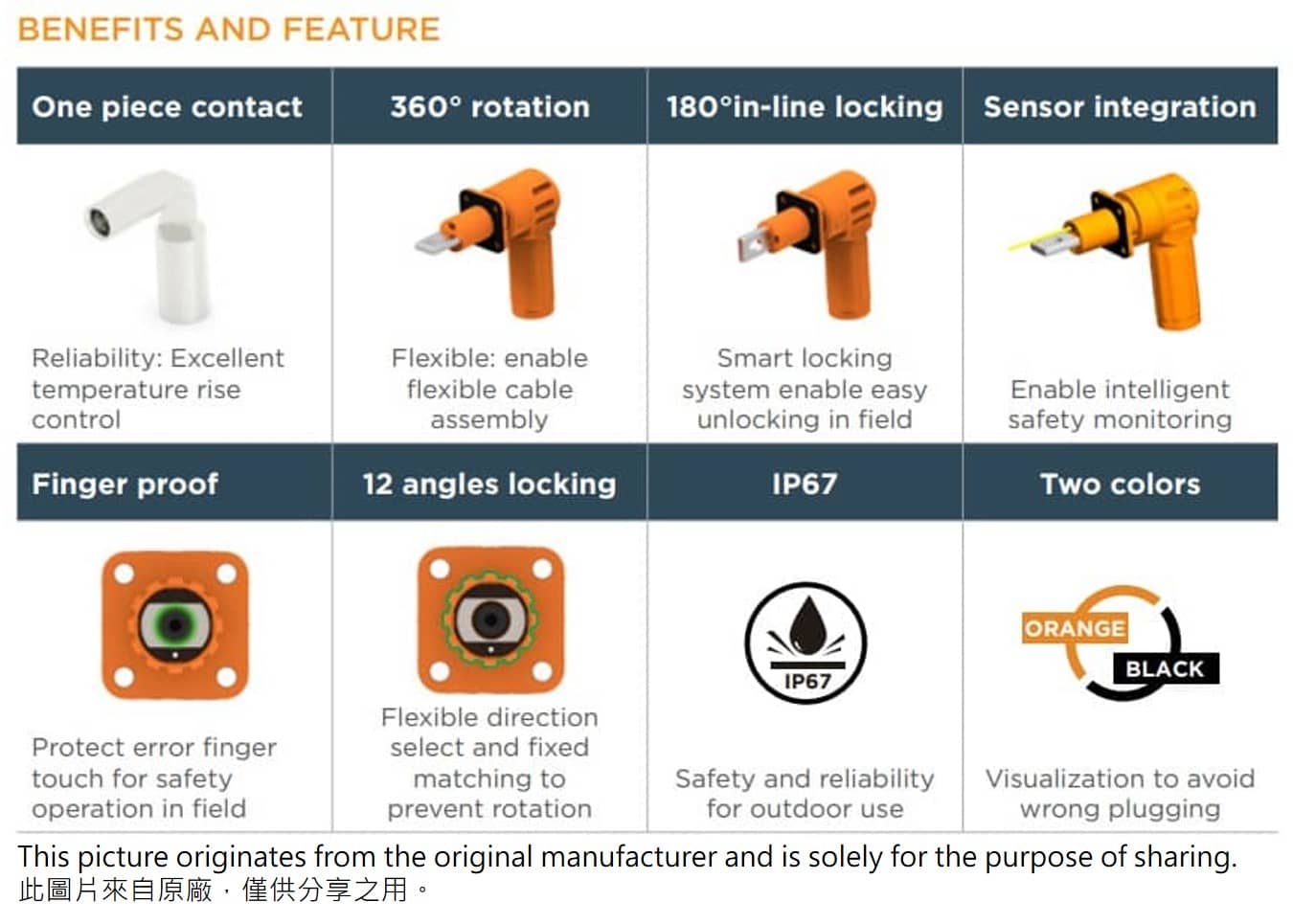

HPC系列連接器特色：

1. 一體式觸點確保出色的溫升控制
2. 360° 旋轉可實現靈活的電纜組裝
3. 80° 直插式鎖定和智慧鎖定系統可實現簡單的現場解鎖
4. 整合感測器確保智慧安全監控
5. 防誤觸設計可防止手指誤觸，確保現場安全操作
6. 12 角度鎖定，靈活的方向選擇，固定匹配防止旋轉
7. IP67 標準專為提高戶外安全性和可靠性而設計
8. 為避免錯誤插入，採用兩種顏色和視覺化區分





來源：TE Connectivity HPC 200A連接器產品介紹(PDF)



　　TE提供大量重載矩形電源連接器產品組合以及訊號連接器，以滿足許多應用需求。 在室內應用中，可嘗試輕量、安全的熱塑性外殼，以節省空間和安裝工作量。 高性能插入件可提供標準和高密度觸點結構，電氣性能範圍從 2.2A (32V) 到 650A (12kV)。 自動車床加工的可靠零散端子和捲軸上經濟高效的沖壓成型端子可用於壓接、螺絲和籠式夾具端接，並提供鍍金、鍍銀、鍍錫和鍍鈀選項。 節省空間的混合連接器支援在單一連接中傳輸電力、訊號和數據，而 HMN 模組化系統將使介面客製化像使用構建塊一樣簡單。

　　TE 生產重載連接器(HDC)已有60多年的歷史，擁有具備高品質和永續性的最佳產品組合，可幫助您縮短產品上市時間。與更傳統的解決方案相比，TE HDC 採用模組化設計，可完美整合在我們的一體式框架中，使安裝與使用更加方便。

    六、常見問題 (FAQ)

問：什麼是重載連接器 (HDC)？

答：HDC 連接器是一款堅固的矩形工業連接器，設計用於在嚴苛環境應用中傳輸電力、數據和訊號。

問：重載連接器 (HDC) 適用於哪些應用？

答：典型的應用包括機器人、自動化、機械、鐵路和電力應用。

問：重載連接器 (HDC) 產品組合由哪些產品組成？

答：HDC 產品組合包括：

護罩、外殼和底座：提供 IP65、IP67、IP68 和 IP69k 等不同防護等級
端子系統：螺絲、壓接和籠式夾具端接範圍為 5A 至 650A
插入件：在一個連接器中提供多達 216 個引腳，用於壓接、螺絲端接或籠式夾具
