| 規格 | |
| 包裝方式: | Tape&Reel |
| 安裝類型: | 表面黏著式 |
| 端接樣式: | J形引線, 鷗翼式 |
| 工作溫度: | -40℃ ~ 85℃ |
| 額定電流: | 非接觸︰100 mA 接觸︰100 mA, 25 mA 最小︰1 µA |
| 額定電壓: | 非接觸︰DC50 V 接觸︰DC6 V, DC24 V 最小︰DC20 mV |

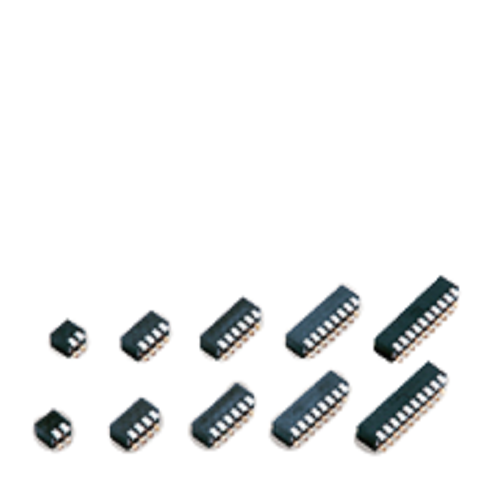

| 尺寸 mm (長*寬*高): |
2,5x5.6x2.5 4.1x5.6x2.5 6.6x5.6x2.5 9.2x5.6x2.5 11.7x5.6x2.5 14.3x5.6x2.5 |
| 備註 | 若有任何疑問或需其它規格，歡迎您來電03-4266335 |
| 機械特性 | |
| 操作力: | 0.5 ~ 5 N {0.05 ~ 0.51 kgf} |
| 操作部強度: | 10 N {1.02 kgf}，60 s |
| 可焊性: | 245±3℃，2~3s |
| 焊接熱: | 回流焊︰255℃（溫度） 手工焊接︰350 ± 10℃，3~4s |
| 粘接强度: | 5N {0.51 kgf} 10s |
| 基板彎曲: | 寬度90 mm,彎曲 3mm, 5秒, 1次 |
| 拉斷強度: | 5N {0.51kgf} 10s |
| 環境特性 |
|
| 耐振動: | 振幅 1.5 mm(全振幅)或加速度 98 米/秒,10~500 Hz, 3個方向，每個週期10次 |
| 耐衝擊: | 490m/s², 11 ms, 6個方向，每個週期3次 |
| 耐久性: | 連續負載2000次週期 DC6 ±0.5 V, 100 ±10 mA |
| 溫度/濕度週期: | −10 ~ 65℃, vu; 相對溼度0~96 % 24h 10次週期 |
| 耐熱性: | 85℃，96 h |
| 耐寒性: | -40℃，96 h |
| 抗熱震: | -(0.5 h) 40 ~ 85℃ (0.5 h)，5 週期 |
Nidec Copal DIP開關介紹影片：
瑞澤電子是尼得科科智博(Nidec Components)及各式日系電子元件大廠授權代理商，另設有現貨商城，如有相關料件需求，歡迎聯絡我們。
