Pogo Pin是什麼？彈簧針連接器原理、種類介紹
一、Pogo Pin的原理是什麼？

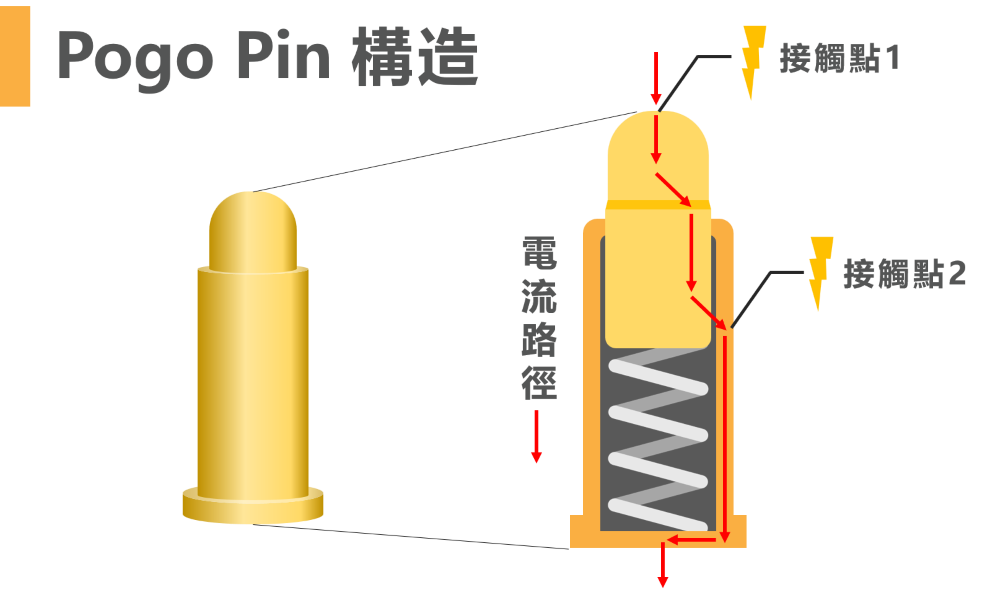

Pogo Pin（又稱 Spring-loaded Pin），中文稱作彈簧針，主要是做為連接器或測試探針使用的電子元件。其內部基本構造由針軸、彈簧及針管組成，其原理為當 Pogo Pin 連接時，針軸受力而下壓，接觸到針管壁，使電流經由二個接觸點導通。

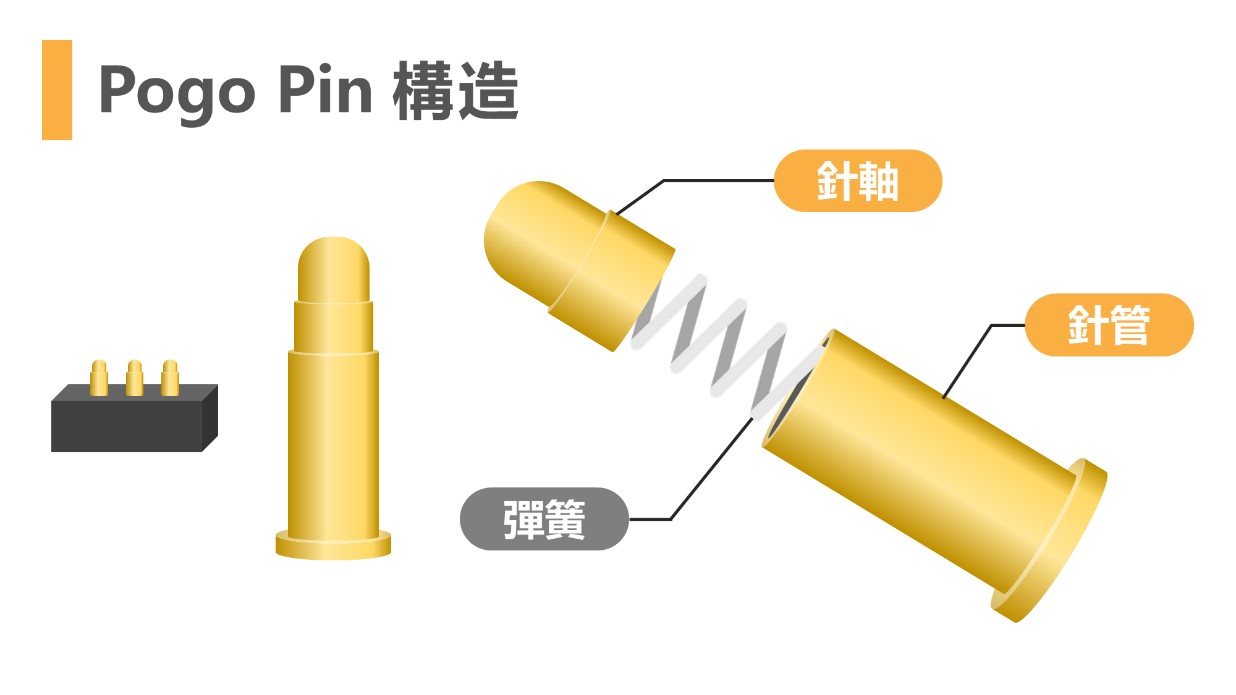

圖一／Pogo Pin 基本構造圖
二、Pogo Pin 有哪些應用？

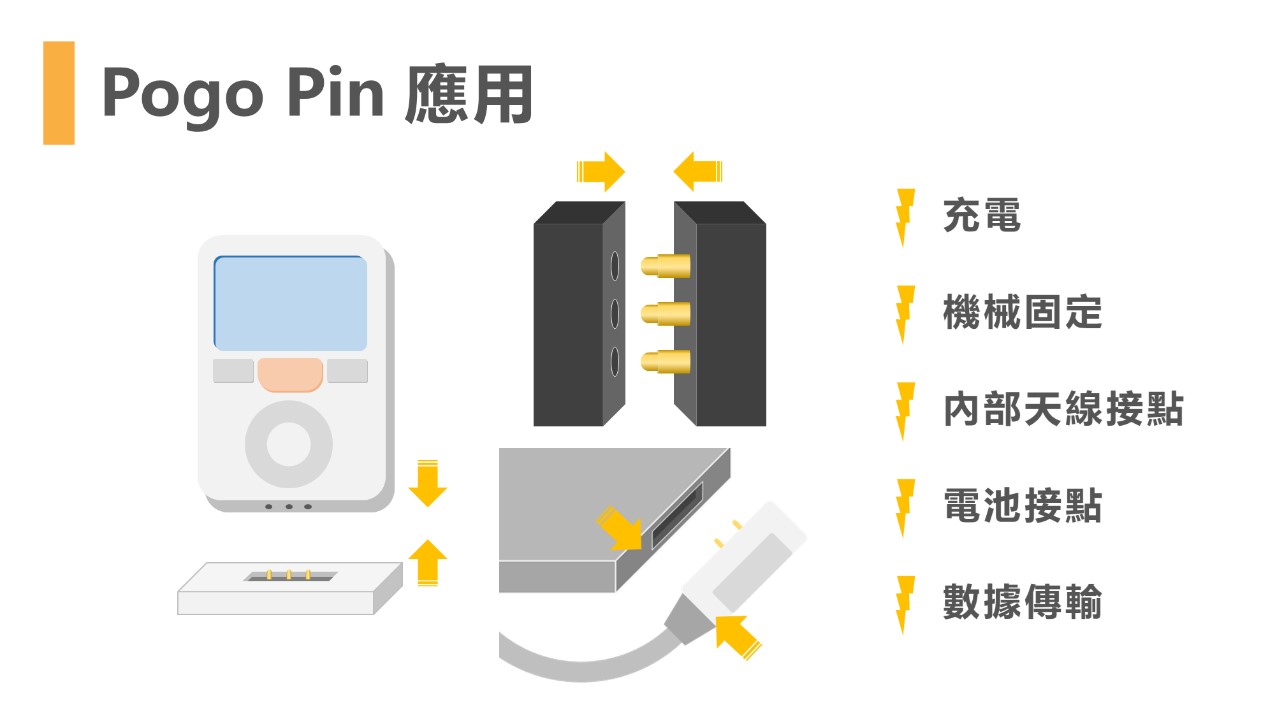

Pogo Pin 常見功能包括充電、機械固定、內部天線接點、電池接點、數據傳輸、板對板連接…等，相較一般連接器擁有較多元的應用。智慧音箱、真無線藍牙耳機 (TWS) ...等產品的充電座即經常應用 Pogo Pin。

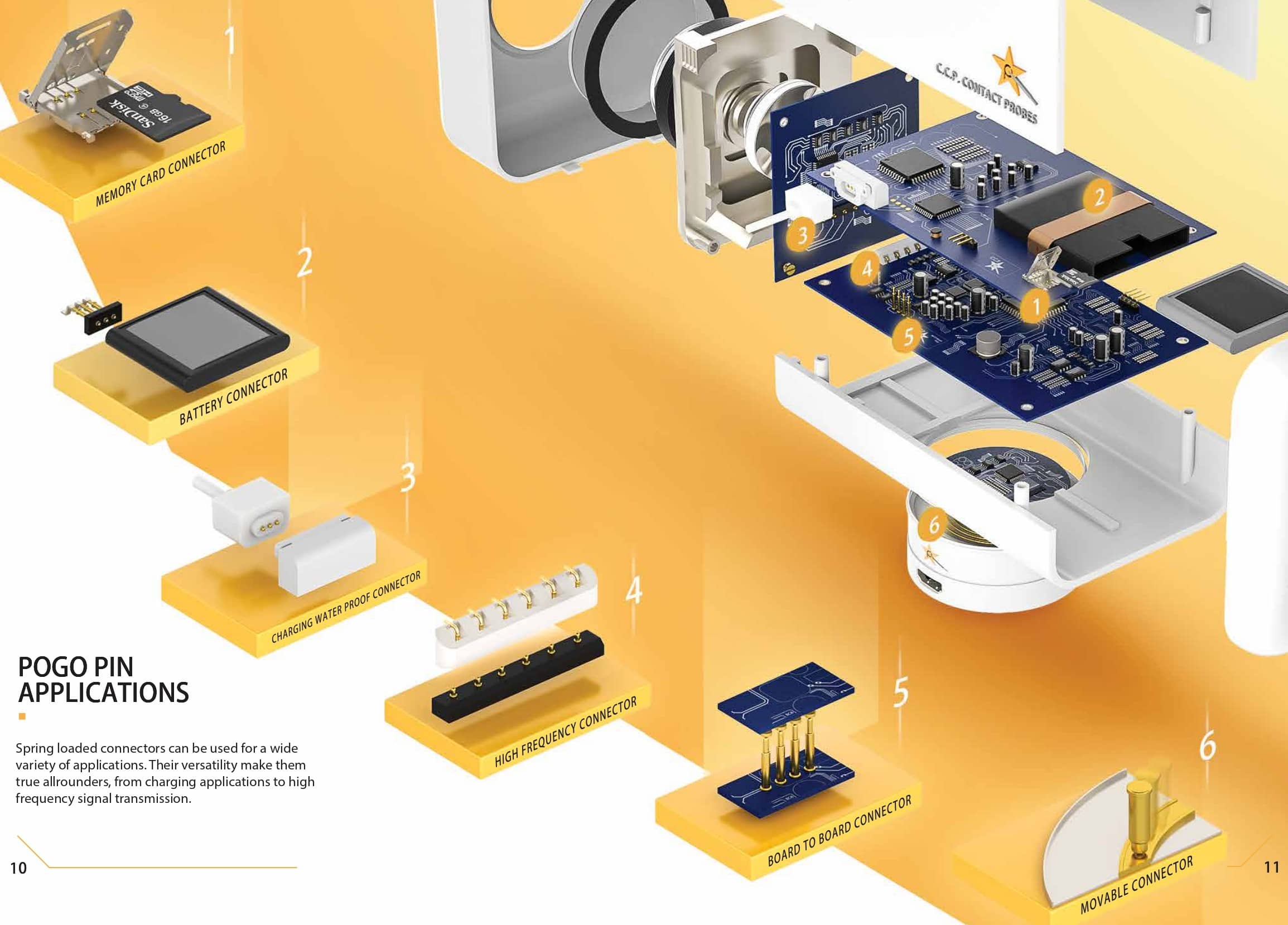

圖三／Pogo Pin應用範例.jpg)
圖四／Pogo Pin 應用範例2
三、Pogo Pin 有哪些種類？
依結構與應用大致有以下幾種：
- 單針與多針：依照 Pin 數從單針到 18 針…等。
- 滾珠式 Pogo Pin：搭配滾珠以使 Pogo Pin 可在滑軌上360度滑動，適合使用於需移動連接的電子設備，例如需旋轉的監視器、監控設備鏡頭等。
- 磁吸式 Pogo Pin：搭配磁鐵的 Pogo Pin 連接器，通常具公、母端；藉由磁鐵與磁鐵接觸對吸的結構設計，方便使用者操作並提供更佳的連接穩固性。
- 防水式 Pogo Pin：依照需求進行密封等防水加工的 Pogo Pin。（加工方式如：Insert molding、密封、O-ring 等，防水等級最高可達IPX8）
- 大電流 Pogo Pin：專為承載大電流設計的 Pogo Pin（我們亦提供最高可承受 600 安培電流的冠簧連接器，歡迎立即線上諮詢）。
- 極小 Pogo Pin：Pin 長僅 1mm 的極小彈簧針，適合應用於小型化設計的攜帶式設備或消費性電子產品。

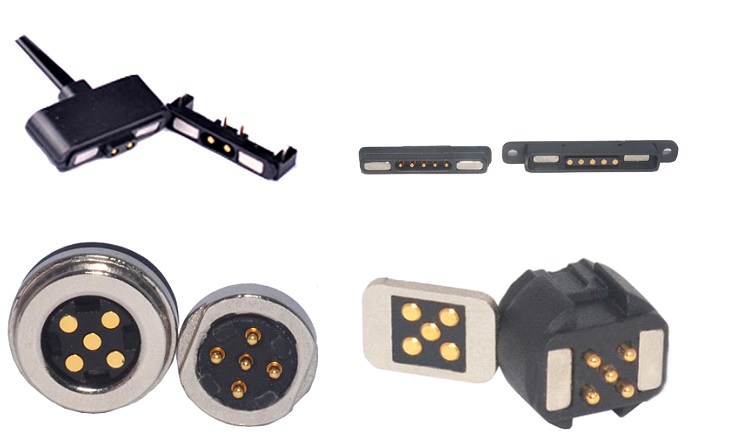

圖五／磁吸式 Pogo Pin.jpg)

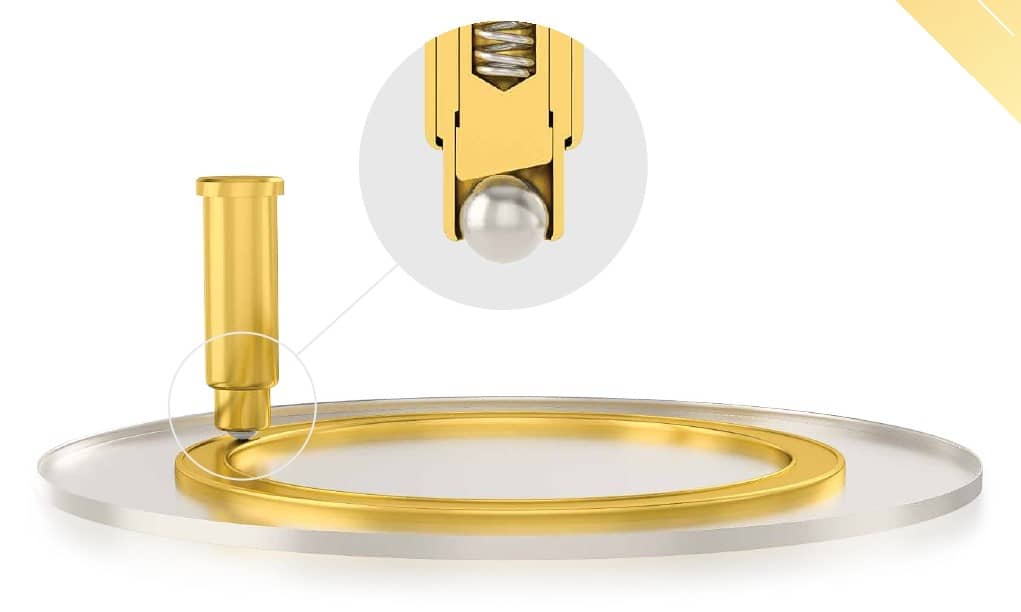

圖六／滾珠式 Pogo Pin，可在移動的同時確保可靠的連接
四、Pogo Pin 有什麼優勢？
Pogo Pin 的優勢主要有以下幾項：
- 相比制式連接器，Pogo Pin 從 Housing 到 Pin 針皆可客製化生產，應用彈性高。
- 由於透過高精度車削機生產，Pogo Pin 不需要模具，相比其他使用沖壓加工的連接器，開發送樣與量產時間較短，可減少開發成本。
- Pogo Pin 使用壽命較長，相較於其他類型的連接器，可以有效地減少零件上的機械耗損。
- 在電子產品小型化趨勢之下，PogoPin 相較一般連接器具有更好的空間電流比，可以用最小的空間，達到最佳的傳輸效率。
- 連接容易，不像一般連接器有時會難以插拔；尤其是磁吸式連接器，只要吸附即可輕鬆方便地連接，創造絕佳的使用者體驗。
綜合以上特點， Pogo Pin 是相對穩定可靠的產品，如希望有效地節省空間且有較高的客製化要求，那麼彈簧針連接器可謂最有效率的替代方案。
延伸閱讀：選用 Pogo Pin 的優勢（中國探針介紹）
五、Pogo Pin 廠商有哪些？

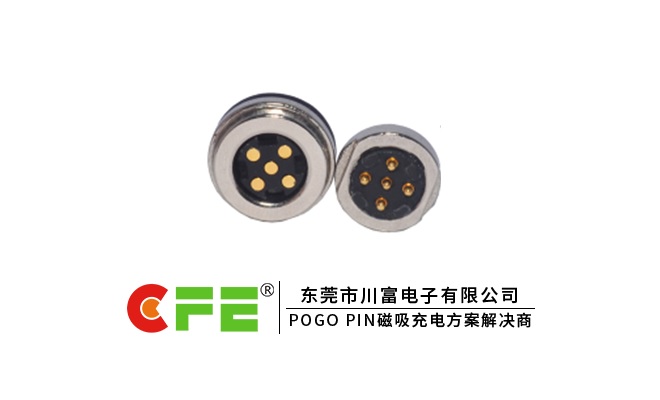

台灣的 Pogo Pin 廠商較知名的為中國探針(C.C.P. Contact Probes Co., LTD.)，產品主力為 Pogo Pin、相關連接器及半導體測試探針，並擁有多達 250 種不同的測試設備，嚴格把關產品品質；陸系廠商則有東莞市川富電子(CFE Electronic Co., LTD.)，專營 Pogo Pin、磁吸式連接器之設計及研發製造，且可配合客製化產品開發。以上二家皆通過 ISO 9001、ISO 13485及車用 IATF 16949 品質認證，以滿足客戶各式應用及產品開發需求。
此外，瑞澤電子亦代理德國 FM (Feinmetall) 品牌產品線，包括車用測試探針、RF高頻探針、ICT與 FCT 測試探針等，種類繁多，歡迎洽詢。
延伸閱讀：川富磁吸式 Pogo Pin 連接器簡介
Feinmetall、中國探針及川富電子相關產品由瑞澤電子進行代理銷售，並另設有現貨商城；如您有相關需求，歡迎立即與我們諮詢。
