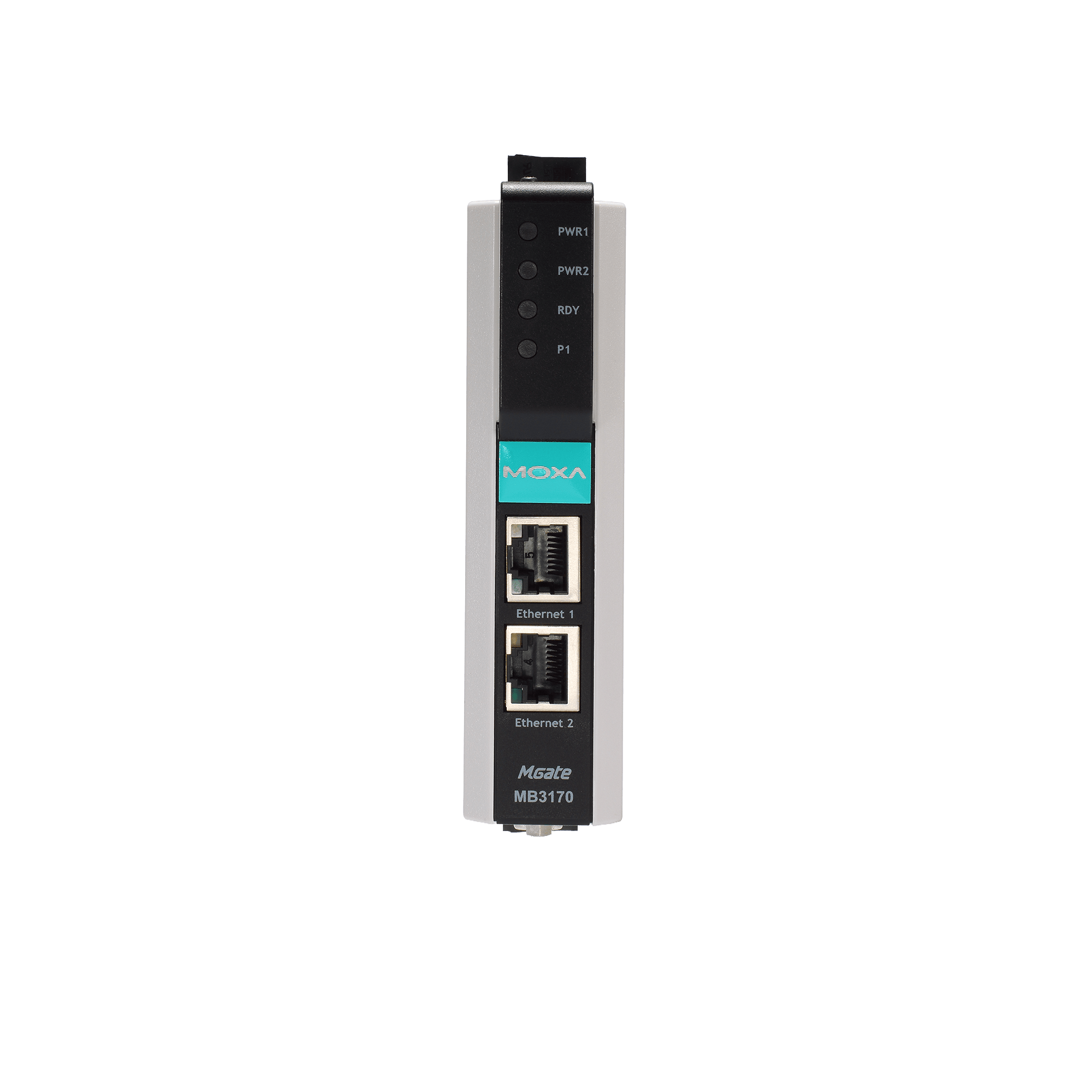

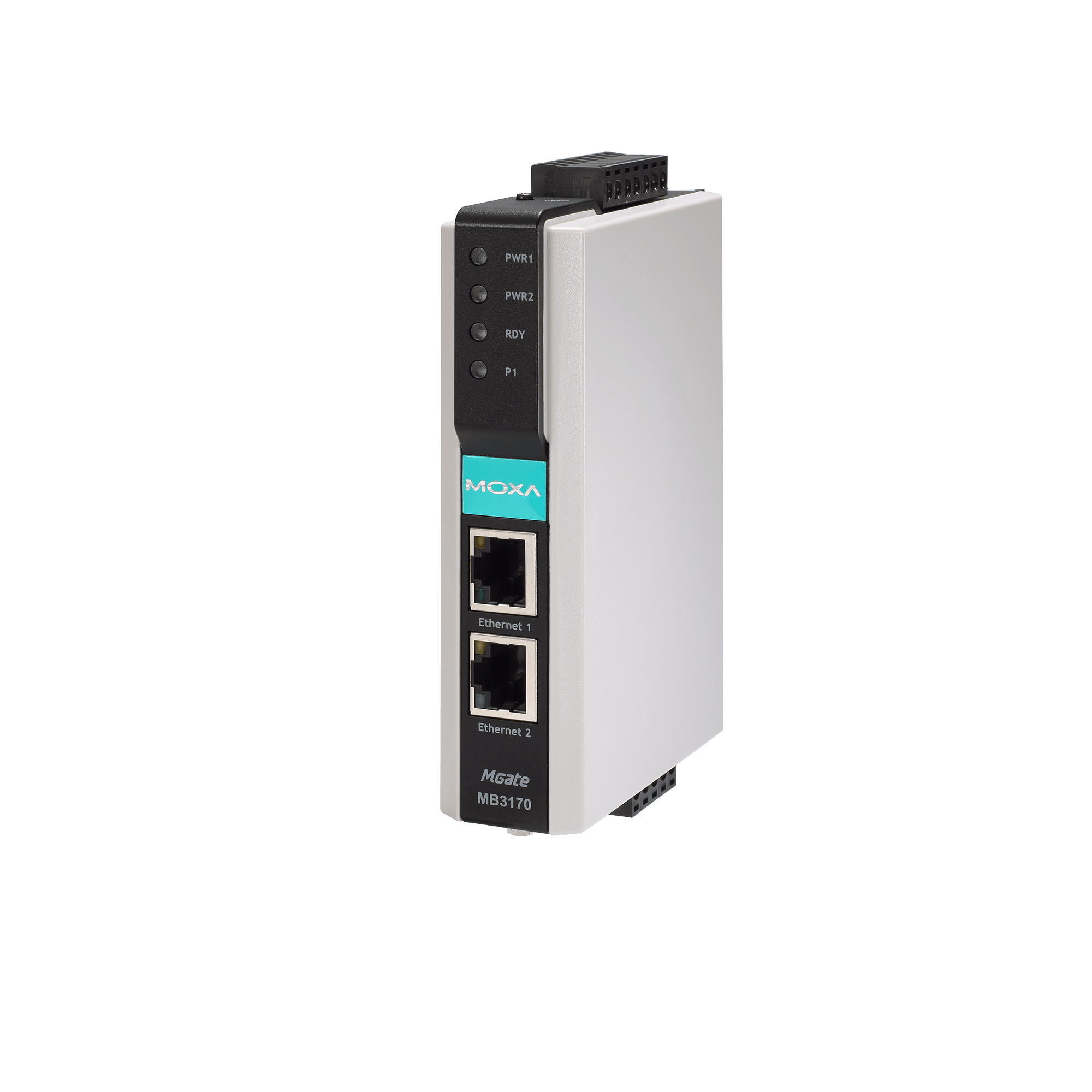

| 產品名稱: | Modbus TCP 閘道器 |
| 製造商: | Moxa |
| 產品特色: | 1. 支援自動裝置路由 |
| 2. 提供光纖型號 | |
| 3. Modbus 流量監控輕鬆排除故障 | |
| 4. 本品為一代，原廠另已推出 MB3170-G2 二代產品 |
Contact
產品特色
- 支援自動裝置路由功能，可輕鬆配置
- 支援按 TCP 埠或 IP 位址路由以進行彈性部署
- 最多連接 32 個 Modbus TCP 伺服器
- 最多連接 31 或 62 個 Modbus RTU/ASCII 從屬裝置
- 可由最多 32 個 Modbus TCP 用戶端存取（為每個主控裝置保留 32 個 Modbus 要求）
- 支援 Modbus 串列從屬裝置對 Modbus 串列從屬裝置的通訊
- 輕鬆佈線的內建乙太網路串接
- 10/100BaseTX (RJ45) 或 100BaseFX（單一模式或多重模式，使用 SC/ST 接頭）
- 緊急要求通道可確保 QoS 控制
- 內嵌 Modbus 流量監控可輕鬆排除故障
- 內建 2 kV 光電隔離保護的串列埠（適用於「-I」型號）
- 提供 -40 至 75°C 寬溫度操作型號可供選用
- 支援備援 DC 電源輸入與 1 點 relay 輸出
簡介

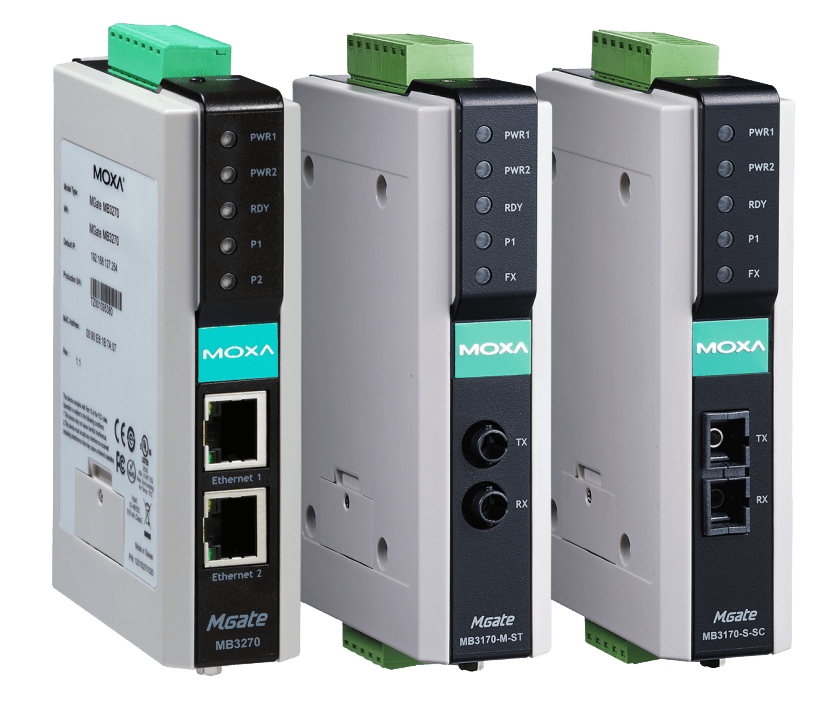

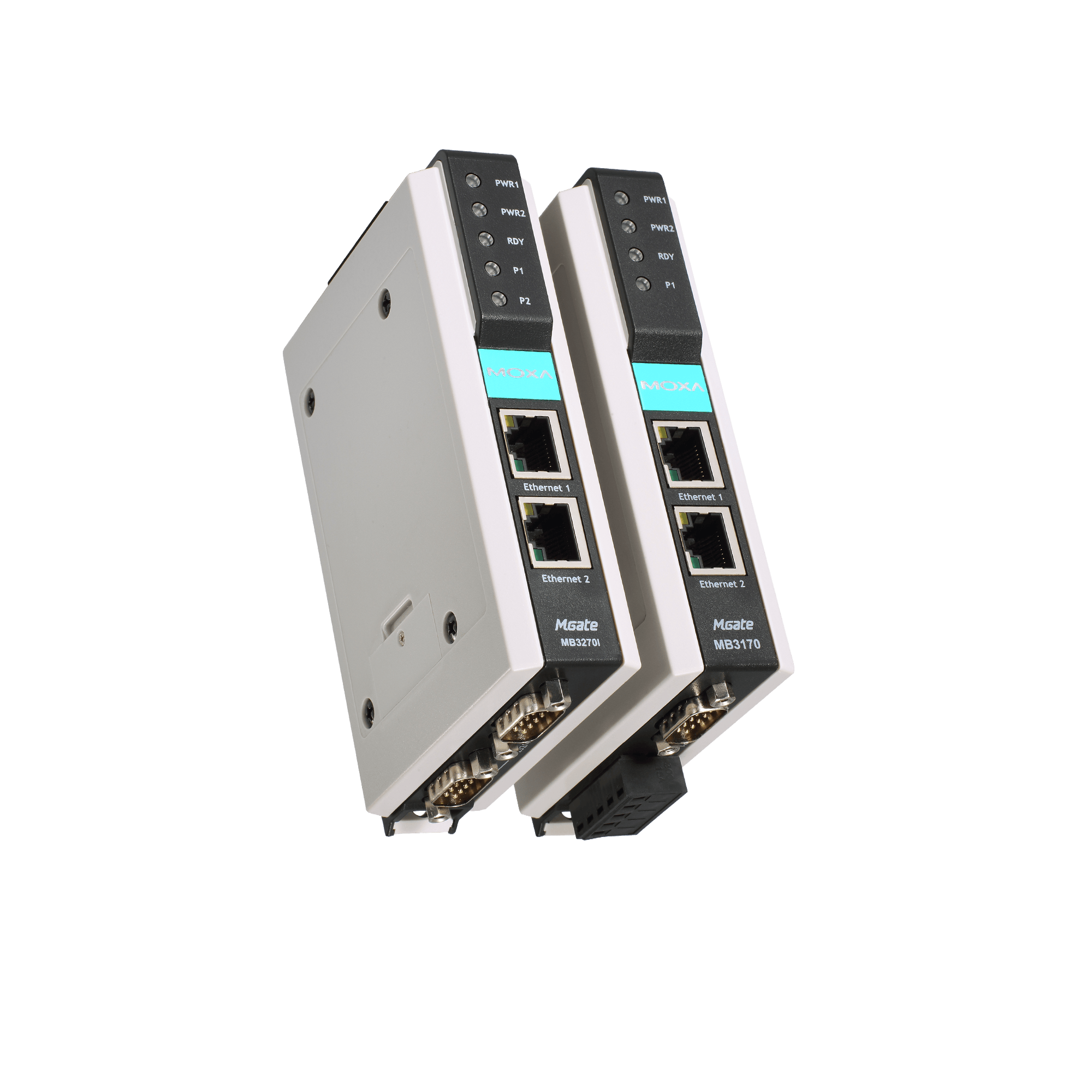

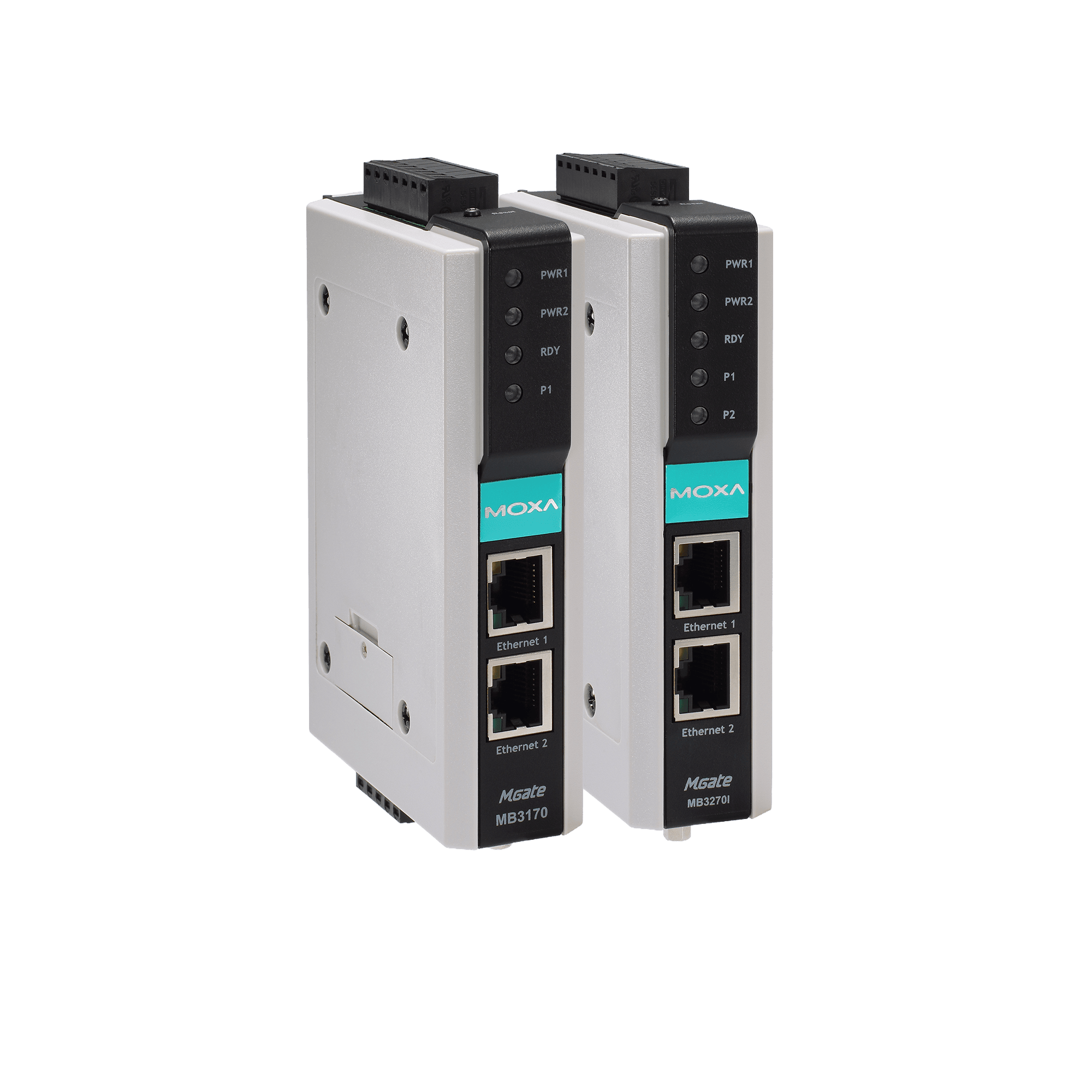

Moxa 的 MGate MB3170 與 MB3270 分別是 1 與 2 埠 Modbus 閘道器，可在 Modbus TCP、ASCII 與 RTU 通訊協定之間轉換。閘道器可提供串列對乙太網路通訊與串列（主控裝置）對串列（從屬裝置）的通訊。
此外，閘道器還支援同時連接串列和乙太網路主控裝置與串列 Modbus 裝置。MGate MB3170 與 MB3270 系列閘道器最多可由 32 個 TCP 主控裝置/用戶端存取，或連接最多 32 個 TCP 從屬裝置/伺服器。透過串列埠路由，可由 IP 位址、TCP 埠號或 ID 對應控制。按 TCP 埠與 IP 位址進行串列埠路由，MB3270 型號可允許存取最多 4 個 TCP 用戶端/主控裝置，而 MB3170/MB3270 按 ID 對應進行路由，則允許存取最多 32 個 TCP 用戶端/主控裝置。
此外，MGate 3170/3270 具特色的優先控制功能，可允許緊急命令，強制命令立即獲得回應。
MGate 所有型號都堅固耐用，可安裝在 DIN 軌道上，並為串列訊號提供可選配的內建光學隔離。
乙太網路通訊專用光纖
MGate MB3170 系列包含 100BaseFX 光纖型號，支援多模式型號最遠達 4 公里的傳輸距離，以及單一模式型號最遠達 40 公里的傳輸距離。光纖非常適合用於工業應用，因為它不受電磁雜訊及干擾影響。對於可能出現高接地環路電壓的環境，光纖能提供最佳的隔離保護，而且由於不存在火花風險，光纖在危險環境中使用比銅線更安全。
輕鬆配置自動裝置路由功能
對於需要配置大量 Modbus 裝置的工程師而言，Moxa 的自動裝置路由功能可協助消除他們遇到的許多問題與不便。只需要按一下滑鼠鍵，即可設定從屬 ID 路由表，並配置使 Modbus 閘道自動偵測來自監督控制與資料擷取 (SCADA) 系統的 Modbus 要求。
Moxa 自動裝置路由功能消除了手動建立從屬 ID 路由表的需要，為工程師節省了大量的時間與成本。
優先控制緊急命令
Modbus 網路提升了規模與複雜度，命令與回應之間的延遲時間成了主要的關切事項。Moxa Modbus 閘道器 MB3000 系列的進階型號提供了緊急命令的優先控制功能，可讓使用者強制某些命令取得立即回應。
根據您系統的需求，可透過不同的方法定義哪些命令可以獲得優先處理。

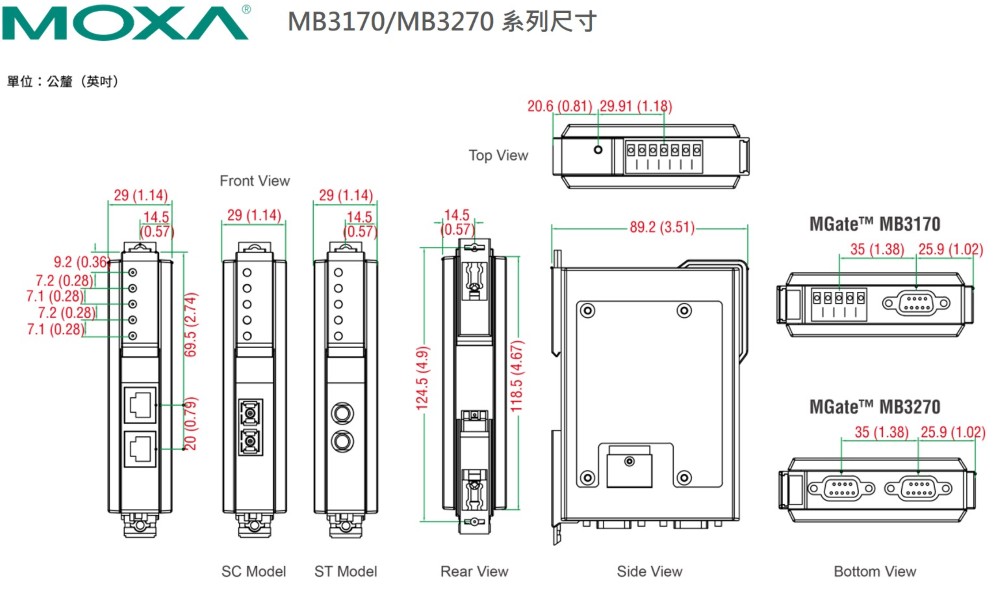

產品尺寸
可供選擇的機型
| Model Name | Ethernet | No. of Serial Ports | Serial Standards | Serial Isolation | Operating Temp. |
|---|---|---|---|---|---|
| MGate MB3170 | 2xRJ45 | 1 | RS-232/422/485 | - | 0 to 60°C |
| MGate MB3170I | 2xRJ45 | 1 | RS-232/422/485 | 2kV | 0 to 60°C |
| MGate MB3170-S-SC | 1xSingleMode SC | 1 | RS-232/422/485 | - | 0 to 60°C |
| MGate MB3170I-S-SC | 1xSingleMode SC | 1 | RS-232/422/485 | 2kV | 0 to 60°C |
| MGate MB3170-M-SC | 1xMulti-Mode SC | 1 | RS-232/422/485 | - | 0 to 60°C |
| MGate MB3170I-M-SC | 1xMulti-Mode SC | 1 | RS-232/422/485 | 2kV | 0 to 60°C |
| MGate MB3170-M-ST | 1xMulti-Mode ST | 1 | RS-232/422/485 | - | 0 to 60°C |
| MGate MB3170-T | 2xRJ45 | 1 | RS-232/422/485 | - | -40 to 75°C |
| MGate MB3170I-T | 2xRJ45 | 1 | RS-232/422/485 | 2kV | -40 to 75°C |
| MGate MB3170-S-SC-T | 1xSingleMode SC | 1 | RS-232/422/485 | - | -40 to 75°C |
| MGate MB3170I-S-SC-T | 1xSingleMode SC | 1 | RS-232/422/485 | 2kV | -40 to 75°C |
| MGate MB3170-M-SC-T | 1 x Multi-mode SC | 1 | RS-232/422/485 | - | -40 to 75°C |
| MGate MB3170I-M-SC-T | 1 x Multi-mode SC | 1 | RS-232/422/485 | 2kV | -40 to 75°C |
| MGate MB3170-M-ST-T | 1 x Multi-mode ST | 1 | RS-232/422/485 | - | -40 to 75°C |
