Moxa TCC-80 串列埠供電 RS-232 轉 RS-422/485 轉接器

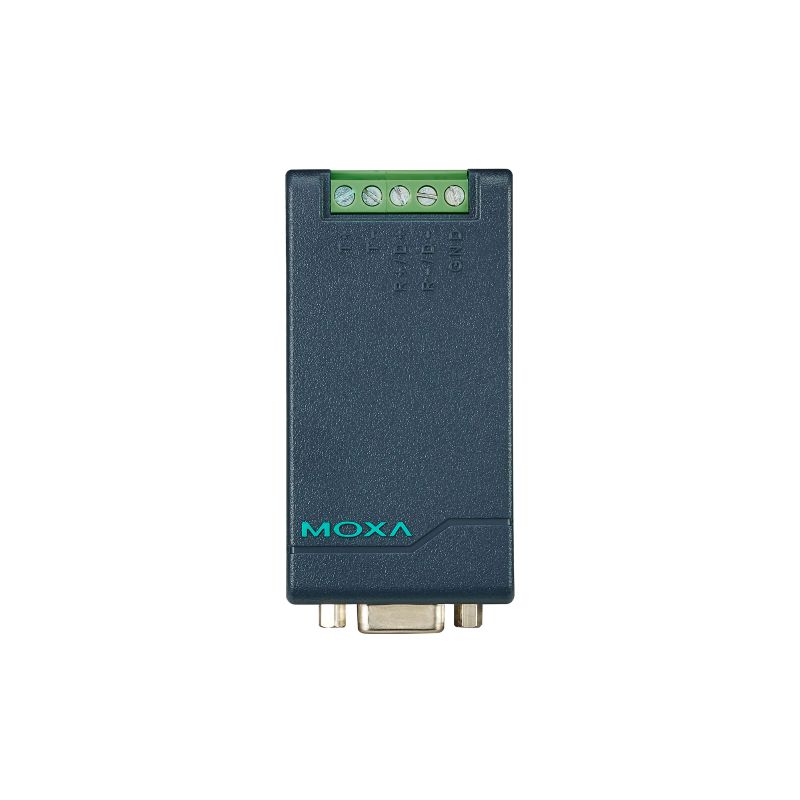

簡介

Moxa TCC-80/80I 媒體轉換器提供 RS-232 和 RS-422/485 之間的完整訊號轉換，無需外部電源。轉換器支援半雙工 2 線 RS-485 和全雙工 4 線 RS-422/485，其中任何一種都可以在 RS-232 的 TxD 和 RxD 線路之間轉換。

在為 RS-485 提供自動數據流向控制的情況下，當電路感應到 RS-232 訊號的 TxD 輸出時，RS-485 驅動器會自動啟用。這表示無須程式設計來控制 RS-485 訊號的傳輸方向。

透過 RS-232 連接埠的電源

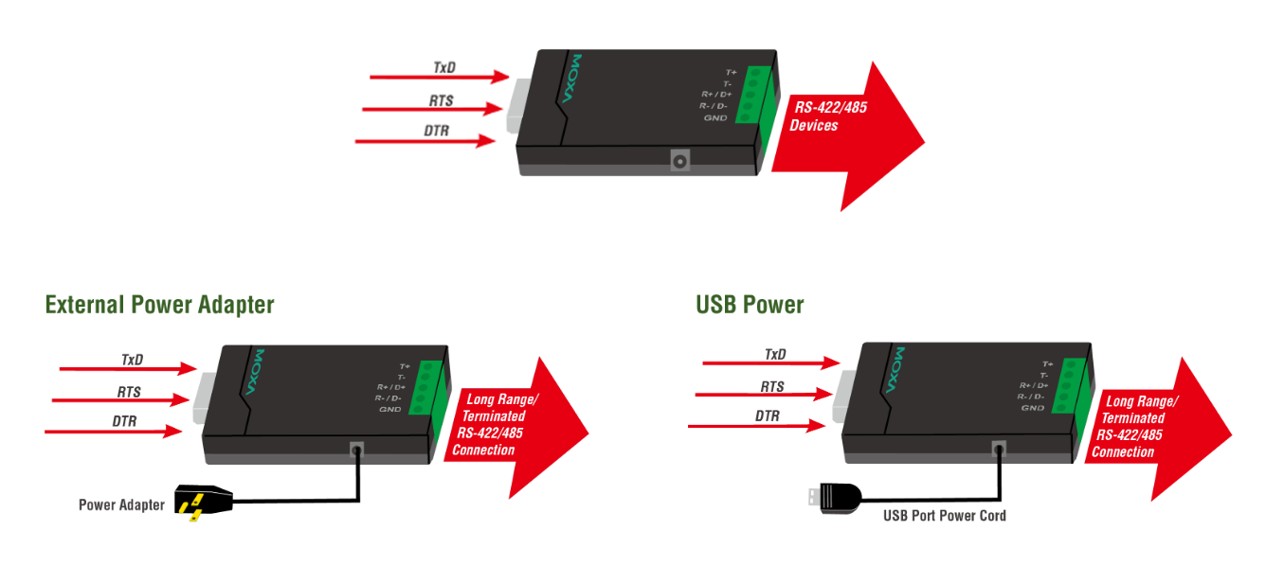

TCC-80/80I 的 RS-232 連接埠是 DB9 母插槽，可直接連接到主機 PC，且電源來自 TxD 線。無論訊號較高還是較低，TCC-80/80I 都可以從資料線獲得足夠的電力。但是，如果交接線無法使用、序列纜線太長或 RS-232 裝置是低功率裝置，則可以使用外部電源。針對外部電源，可以使用轉接器或 USB 電源線連接 5 到 12 VDC 電源。

連接埠電源損耗

安裝 TCC-80 或 TCC-80I 轉換器時，注意功耗、RS-232 纜線長度和 RS-422/485 傳輸距離很重要。一般來說，TCC-80 和 TCC-80I 從電源獲得 50 mW 的功率。如果連接 TxD、RTS 和 DTR 線路，標準 PC COM 連接埠可以提供 70 至 90 mW 的功率。此外，RS-232 纜線應短於 15 公尺 (@ 9600 bps)，以確保從主機/裝置到 TCC-80 的功率損失更少。剩餘的電源用於傳輸 RS-422/485 訊號。

連接埠電源與光學隔離

TCC-80/80I 的 RS-232 連接埠是 DB9 母插槽，可直接連接到主機 PC，且電源來自 TxD 線。TCC-80I 的 2.5 kV 光電隔離透過光耦合器實現，該光耦合器將電子訊號轉換為光，然後在另一側將光重新轉換回電子訊號。透過此方式，兩個電路完全相互隔離。這也會保護裝置免受接地迴路電流的影響，減少資料遺失導致的損壞，並防止損壞通訊介面。

LED 連接埠電源指示燈

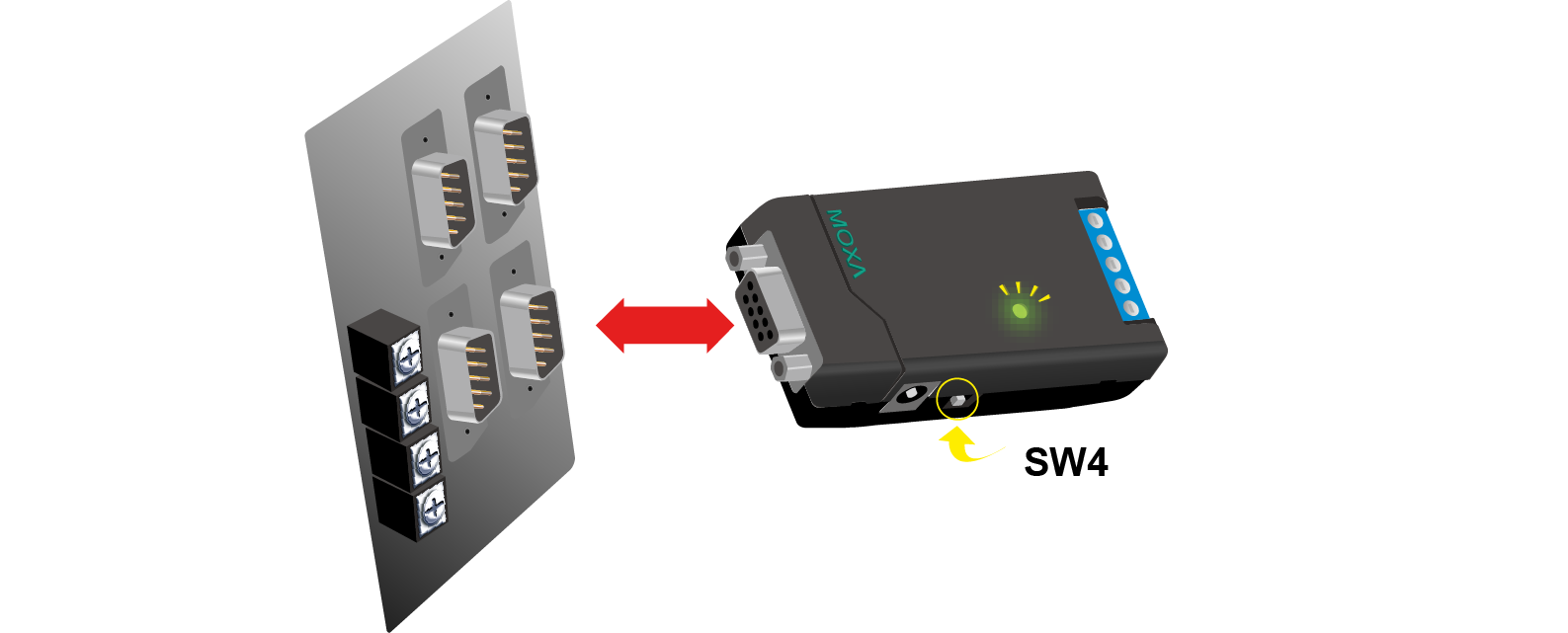

使用萬用電表測試串列裝置很容易，可確定串列裝置將為媒體轉換器提供足夠的電源。但是，讓 TCC-80I 為您測試裝置更容易。只需將 TCC-80I 連線到裝置的 RS-232 連接埠，並將 SW4 交換器設定為測試模式即可。如果連接埠電源 LED 指示燈亮起，則表示 TCC-80I 正在接收足夠的電源。如果 LED 未亮起，則需要將外部電源連接到 TCC-80I。
